BL-CAK6140/6150/6161/6166/6180

Пункт	Характеристика	Единица измерения	BL-CAK6140	BL-CAK6150	BL-CAK6161	BL-CAK6166	BL-CAK6180
Емкость	Ширина направляющей	мм	400
	Максимальный диаметр свинга над станиной	мм	Φ400	Φ500	Φ610	Φ660	Φ800
	Максимальный диаметр свинга над суппортом	мм	Φ210	Φ280	Φ370	Φ400	Φ540
	Центральное расстояние	мм	750/1000/1500/2000/3000
	Максимальный вес детали	кг	300
Шпиндель	Диаметр отверстия шпинделя	мм	Φ52(Опц.: Φ80/Φ104)
	Конус шпинделя	/	MT6#(для диаметра отверстия Φ52); Φ90 1:20(для диаметра отверстия Φ80); Φ113 1:20(для диаметра отверстия Φ104)
	Диапазон скоростей шпинделя	об/мин	Независимый шпиндель: 100-1600; 3 класса передач: 21-150, 66-500, 162-1500
	Тип головки шпинделя	/	C6(для диаметра отверстия Φ52); D8(для диаметра отверстия Φ80, Φ104)
	Размер патрона	/	8»/10»
	Мощность шпинделя	кВт	7.5			11
Оси X/Z	Ход оси X	мм	250	260	320	340	410
	Ход оси Z	мм	600/850/1350/1850/2850
	Диаметр шарикового винта оси X/Z	мм	25/50
	Точность позиционирования оси X/Z	мм	±0.015
	Точность повторного позиционирования оси X/Z	мм	±0.006
	Быстрое перемещение осей X/Z	м/мин	4/6
Станина инструмента	Тип станины	/	Вертикальная 4T/Горизонтальная 6,8T
Станина инструмента	Размер инструментального держателя	мм	25×25
Хвостовик	Ход хвостовика	мм	150
	Диаметр хвостовика	/	Φ75
	Конус хвостовика	/	MT5#
Точность	Точность поворота	/	IT6-7
	Шероховатость поверхности при повороте	мкм	Ra1.6
	Круглость поворота	мм	0.005
	Плоскость поворота	мм	0.025/300
Другие	Общий размер	мм	2450/2700/3200/3700/4700×1600×1800		2500/2750/3250/3750/4750×1650×1900
Другие	Вес нетто	кг	2100/2200/2300/2700/3500	2200/2300/2400/2800/3600	2250/2400/2600/2850/3650	2300/2450/2650/2900/3700	2400/2550/2750/3000/3800

■ Ширина направляющей 400 мм, подходит для тяжелой резки.

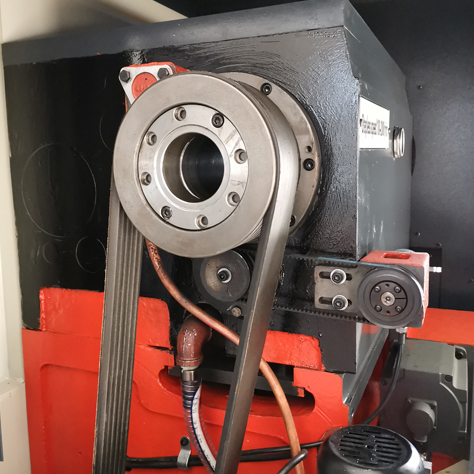

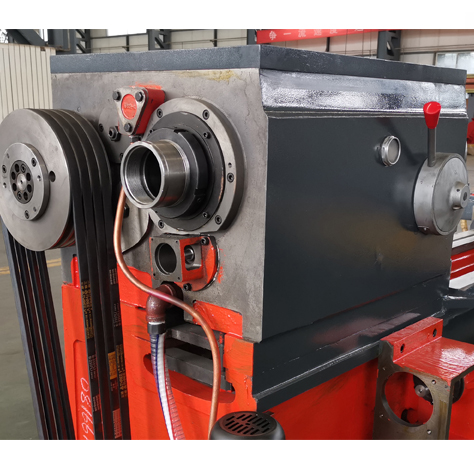

■ Можно выбрать независимый шпиндель или шпиндель с 3-мя классами передач.
■ Можно выбрать диаметр отверстия шпинделя 52 мм, 80 мм, 104 мм.
■ Станина изготовлена из чугуна, литого лучшими составными смоляными песками Китая.
■ Направляющие закалены ультразвуковой частотой, обеспечивая хорошую точность сохранения.
■ Старение обработано, имеет хорошую поглощаемость вибраций и жесткость.
■ Направляющие покрыты политетрафторэтиленом (PTFE), устраняют скольжение, значительно повышая точность, износостойкость и устойчивость к ударным нагрузкам.
■ Шпиндель использует высокоточные подшипники, смазанные жиром Germany KLUBER.
■ Высокоточный шариковый винт, прямое соединение с двигателем.

Позиция	Марка
Подшипник	Китай, лучший — HRB
Шпиндель	Собственного производства
Шариковый винт	Китай, лучший
Гидравлические детали	Тайвань

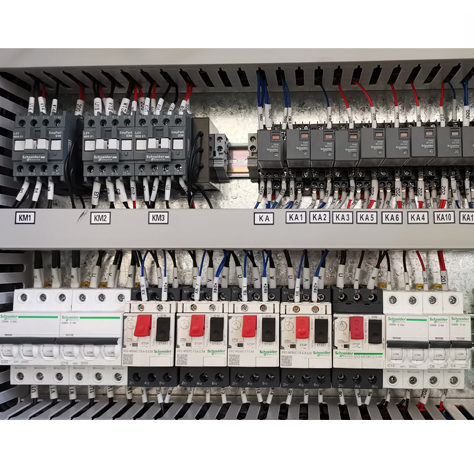

Электродетали	Франция — Schneider

Стандартная комплектация:

● Контроллер GSK980TC3
● Ручная патронная головка

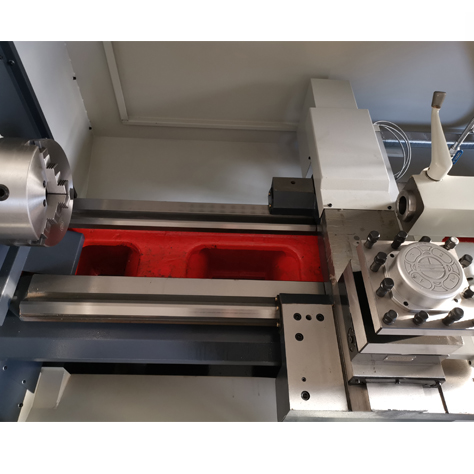

● 4-позиционный револьверный резцедержатель
● Ручной задний шпиндель

Дополнительная комплектация:

● Контроллер SIEMENS 808D ADVANCED/FANUC 0I TF
● Гидравлическая патронная головка

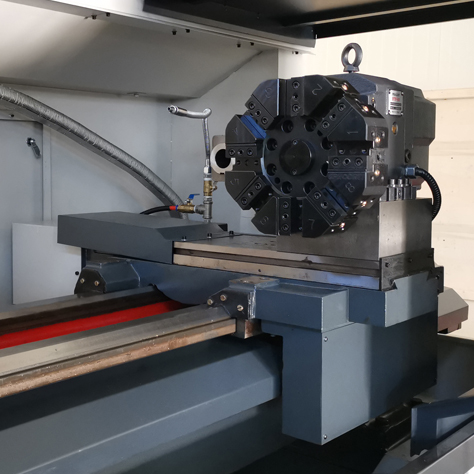

● Револьверный резцедержатель на 6/8 позиций
● Гидравлический задний шпиндель
