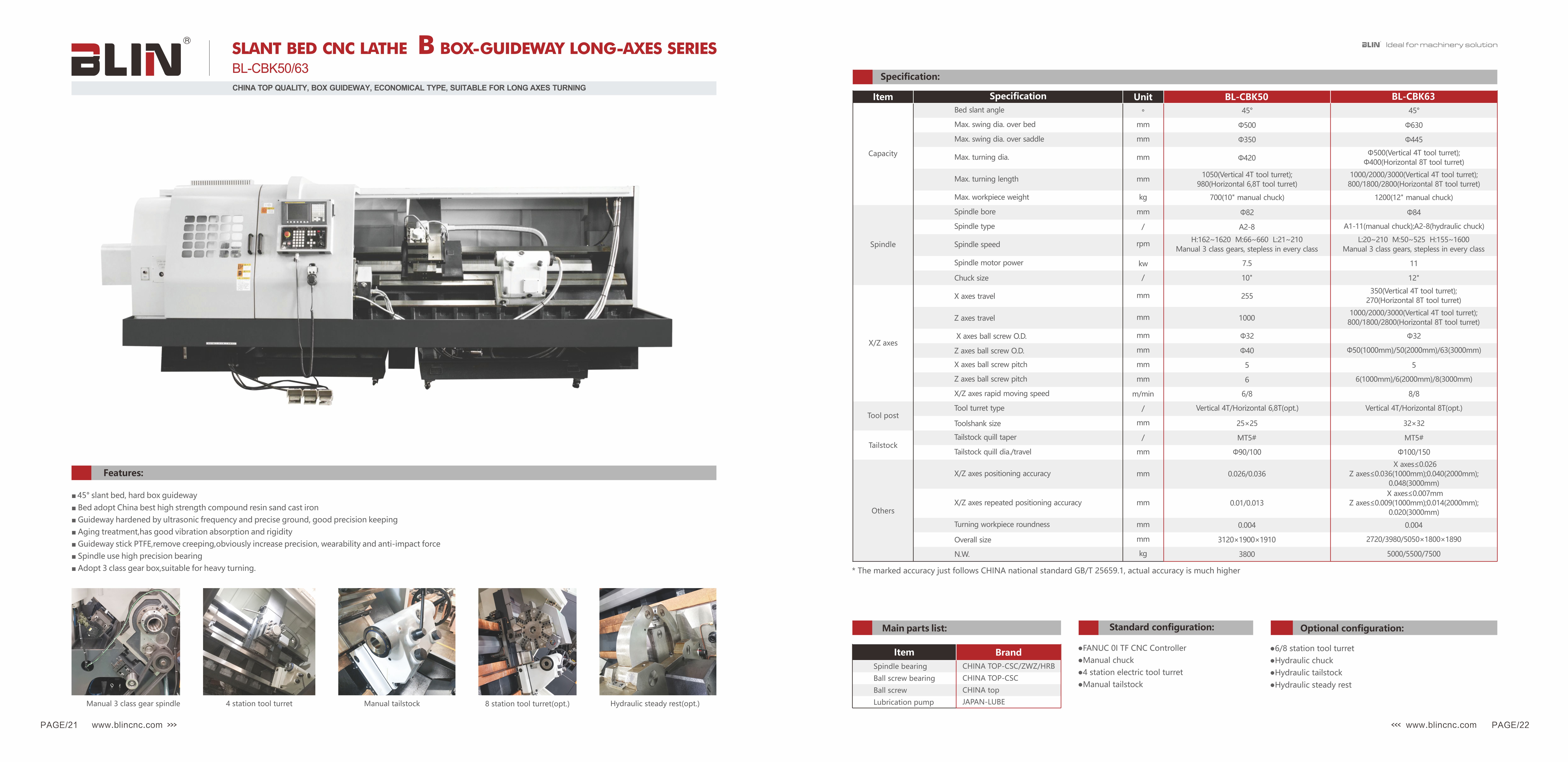

BL-CBK50/63

Позиция	Спецификация	Единица измерения	BL-CBK50	BL-CBK63
Емкость	Угол наклона кровати	°	45°	45°
	Макс. диаметр поворота над кроватью	мм	Φ500	Φ630
	Макс. диаметр поворота над суппортом	мм	Φ350	Φ445
	Макс. диаметр обработки	мм	Φ420	Φ500 (Вертикальный 4T револьвер); Φ400 (Горизонтальный 8T револьвер)
	Макс. длина обработки	мм	1050 (Вертикальный 4T револьвер); 980 (Горизонтальный 6,8T револьвер)	1000/2000/3000 (Вертикальный 4T револьвер); 800/1800/2800 (Горизонтальный 8T револьвер)
	Макс. вес заготовки	кг	700 (10’’ ручная патронная головка)	1200 (12’’ ручная патронная головка)
Шпиндель	Сверлильное отверстие шпинделя	мм	Φ82	Φ84
	Тип шпинделя	/	A2-8	A1-11 (ручная патронная головка); A2-8 (гидравлическая патронная головка)
	Скорость вращения шпинделя	об/мин	H:162~1620 M:66~660 L:21~210 Ручные 3 класса передач, плавная регулировка в каждом классе	L:20~210 M:50~525 H:155~1600 Ручные 3 класса передач, плавная регулировка в каждом классе
	Мощность шпинделя	кВт	7.5	11
	Размер патронной головки	/	10’’	12’’
Оси X/Z	Ход оси X	мм	255	350 (Вертикальный 4T револьвер); 270 (Горизонтальный 8T револьвер)
	Ход оси Z	мм	1000	1000/2000/3000 (Вертикальный 4T револьвер); 800/1800/2800 (Горизонтальный 8T револьвер)
	Диаметр наружного винта шаровой гайки оси Х	мм	Φ32	Φ32
	Диаметр наружного винта шаровой гайки оси Z	мм	Φ40	Φ50 (1000 мм)/50 (2000 мм)/63 (3000 мм)
	Шаг наружного винта шаровой гайки оси Х	мм	5	5
	Шаг наружного винта шаровой гайки оси Z	мм	6	6 (1000 мм)/6 (2000 мм)/8 (3000 мм)
	Скорость быстрого перемещения осей X/Z	м/мин	6/8	8/8
Револьвер	Тип револьвера	/	Вертикальный 4T/Горизонтальный 6,8T(опц.)	Вертикальный 4T/Горизонтальный 8T(опц.)
Револьвер	Размер резцов	мм	25×25	32×32
Хвостовик	Конусность хвостовика	/	MT5#	MT5#
Хвостовик	Диаметр/ход хвостовика	мм	Φ90/100	Φ100/150
Прочее	Точность позиционирования осей X/Z	мм	0.026/0.036	Ось Х≤0.026 Ось Z≤0.036 (1000 мм); 0.040 (2000 мм); 0.048 (3000 мм)
	Повторяемая точность позиционирования осей X/Z	мм	0.01/0.013	Ось Х≤0.007 мм Ось Z≤0.009 (1000 мм); 0.014 (2000 мм); 0.020 (3000 мм)
	Округлость обработки	мм	0.004	0.004
	Общий размер	мм	3120×1900×1910	2720/3980/5050×1800×1890
	Масса	кг	3800	5000/5500/7500

■ Наклонная кровать под углом 45°, жесткие направляющие в виде жесткого ящика
■ Кровать выполнена из литого чугуна с использованием лучшей в Китае высокопрочной композитной смолы песчаника
■ Направляющие закалены ультразвуковой частотой и точно отшлифованы, обеспечивая хорошее сохранение точности
■ Обработаны старением, обладают хорошим поглощением вибраций и жесткостью
■ Направляющие покрыты политетрафторэтиленом (PTFE), что устраняет ползучесть, заметно повышает точность, износостойкость и устойчивость к ударным нагрузкам

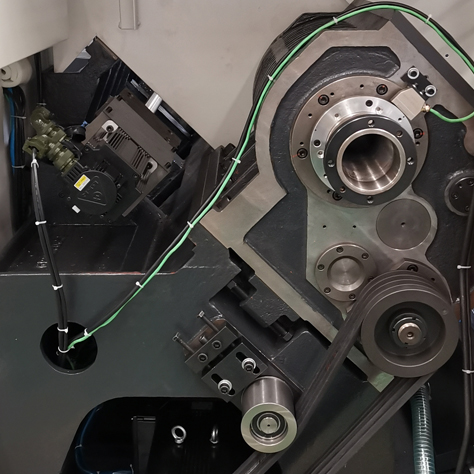

■ Шпиндель использует высокоточные подшипники
■ Принята 3-х классовая коробка передач, подходящая для тяжелого токарного оборудования.

Позиция	Бренд
Подшипник шпинделя	ЛИДЕР В КИТАЕ-CSC/ZWZ/HRB
Подшипник шарикового винта	ЛИДЕР В КИТАЕ-CSC
Шариковый винт	ЛИДЕР В КИТАЕ
Насос смазки	ЯПОНИЯ-LUBE

Стандартная конфигурация:

● ЧПУ-контроллер FANUC 0I TF
● Ручной патрон

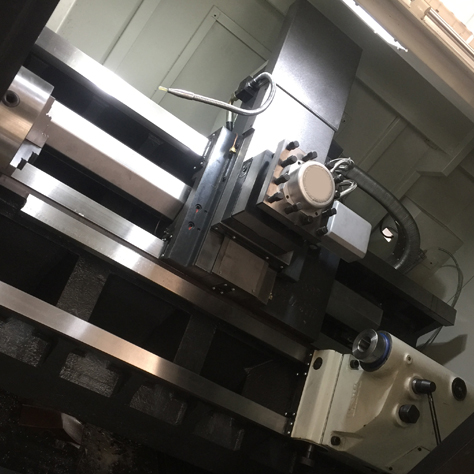

● Электрический револьверный револьвер на 4 станции

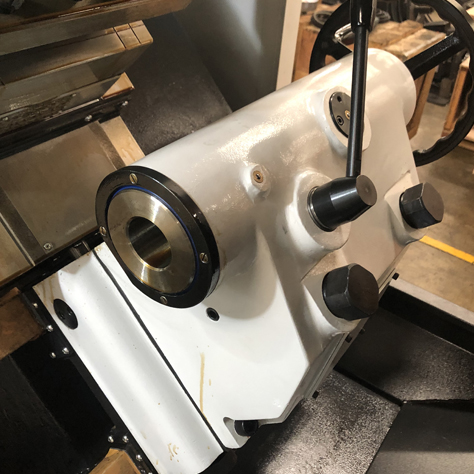

● Ручной задний шпиндель

Дополнительная конфигурация:

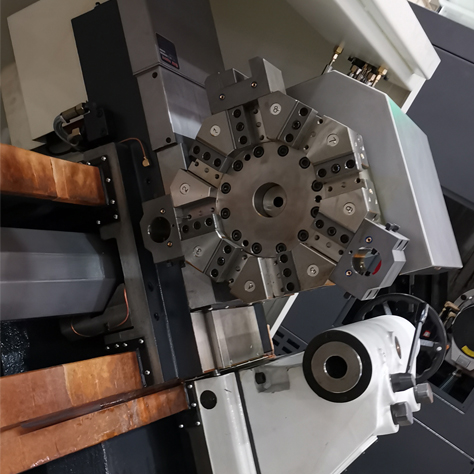

● Револьверный револьвер на 6/8 станций
● Гидравлический патрон
● Гидравлический задний шпиндель

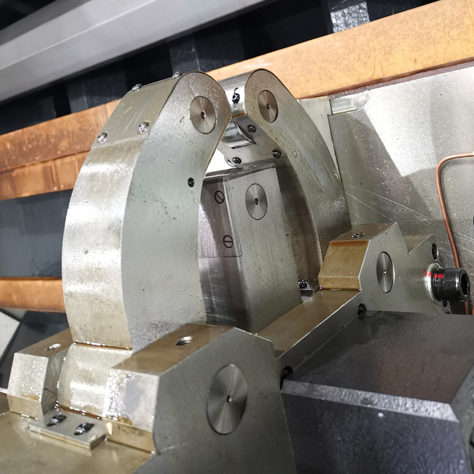

● Гидравлическая опорная опора

BL-CBK50/63
