BL-CK6132

Пункт	Спецификация	Единица измерения	BL-CK6132
Емкость	Ширина направляющих	мм	350
	Макс. диаметр поворота над укладкой	мм	Φ320
	Макс. диаметр поворота над суппортом	мм	Φ160
Шпиндель	Диапазон скорости шпинделя	об/мин	200~2500
	Диаметр отверстия шпинделя	мм	Φ50
	Конус шпинделя	/	A2-5
	Мощность двигателя шпинделя	кВт	5.5
	Подшипники шпинделя (передние+задние)	шт	3+2
Оси X.Z	Х/Z ход осей	мм	260/450
	Скорость подачи осей X/Z	м/мин	8/8
	Точность обработки поверхности	мм	±0.01
	Повторяемость осей X/Z	мм	0.01
	Размер скользящей платформы	мм	185×380
	Диаметр/шаг шарикового винта оси X	мм	25/4
	Диаметр/шаг шарикового винта оси Z	мм	40/6
	Моторы осей X/Z	Н·м	4/6
Хвостовик	Диаметр/ход хвостовика	мм	Φ58/130
Хвостовик	Конус хвостовика	/	MT4#
Револьверная головка	Тип револьверной головки	/	Вертикальная 4T/Гантеля/Горизонтальная 6,8T
Револьверная головка	Размер инструмента	мм	24×24
Другое	Общий размер (Д×Ш×В)	мм	1810×1160×1600
Другое	Масса	кг	1600

■ Широкая направляющая и крупный шариковый винт, хорошая жесткость.
■ Шариковый винт установлен посередине направляющей и соединен непосредственно с двигателем, сила тяги одинакова, малое трение.

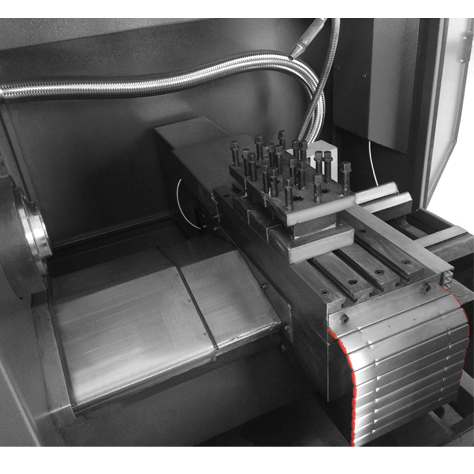

■ Направляющая и шариковый винт полностью закрыты.

Пункт	Бренд
Подшипники	China top-HRB, класс P4
Шариковый винт	China top
Масло для шпинделя	US SHELL
Контактор	SIEMENS OEM
Пневматические детали	TAIWAN-AIRTAC
Электрические детали	China top
Соединитель	JAPAN
Гидравлические детали	TAIWAN

Стандартная конфигурация:

● ЧПУ-контроллер SIEMENS 808D ADVANCED
● Ручной патрон

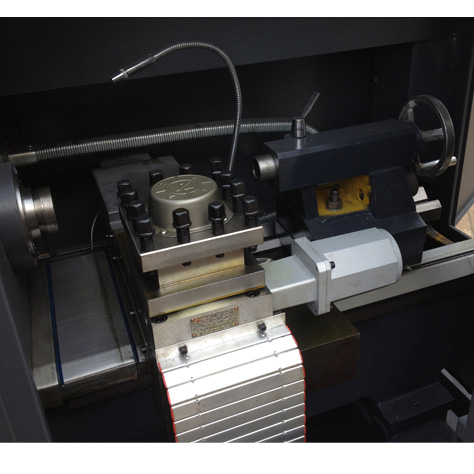

● 4-х позиционный резцедержатель
● Ручная опора

Дополнительная конфигурация:

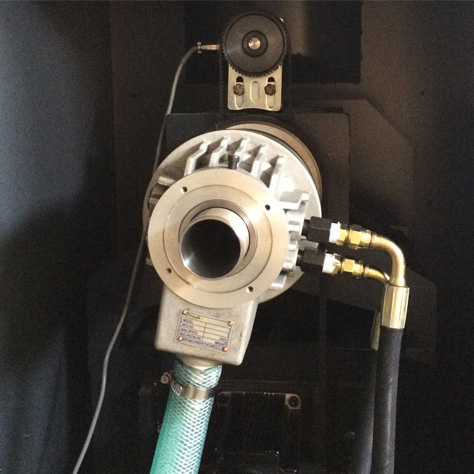

● Гидравлический патрон

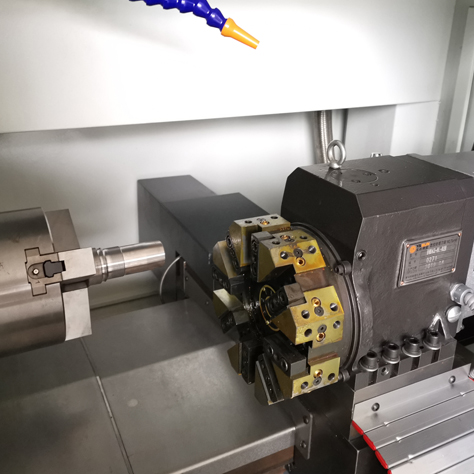

● Групповой инструмент, 6 или 8-позиционная револьверная головка

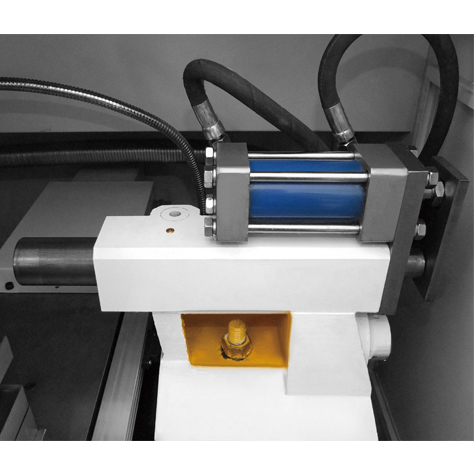

● Гидравлическая опора
