BL-CKL6163/6180A/6180B/61100

Пункт	Спецификация	Единица	BL-CKL6163	BL-CKL6180A	BL-CKL6180B	BL-CKL61100
Ёмкость	Ширина направляющей	мм	550		600
	Макс. диаметр поворота над станиной	мм	Φ630	Φ800	Φ800	Φ1000
	Макс. диаметр поворота над суппортом	мм	Φ350	Φ520	Φ480	Φ680
	Расстояние между центрами	мм	1000/1500/2000/3000/4000/5000/6000
	Макс. грузоподъемность	т	3		4

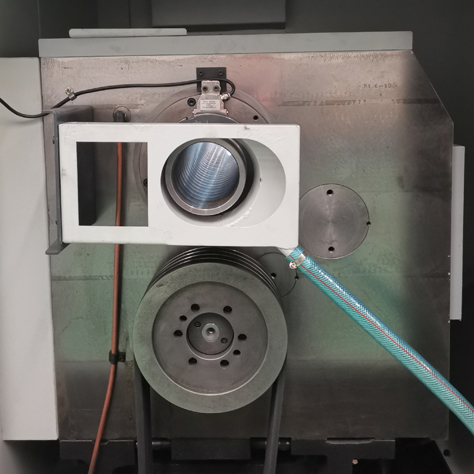

Шпиндель	Сквозное отверстие шпинделя	мм	Φ104
	Конусное отверстие шпинделя	/	Метрическое Φ120 MT5#
	Скорость вращения шпинделя	об/мин	10~1000(ручное 3-х классовое шестеренное, плавная в каждом классе)		10~800(ручное 3-х классовое шестеренное, плавная в каждом классе)
	Тип носика шпинделя	/	C11
	Размер патрона	мм	Ручной 3-х кулачковый Φ315		Ручной 3-х кулачковый Φ400
	Мощность шпинделя	кВт	11		15
Оси подачи	Ход по оси X	мм	320	420	420	520
	Ход по оси Z	мм	850/1350/1850/2850/3850/4850/5850
	Быстрая скорость по осям X/Z	м/мин	4/6
Резцедержатель	Тип резцедержателя	мм	Электрический 4-х станционный резцедержатель
Резцедержатель	Размер резцедержателя	мм	32×32	32×32	32×32	40×40
Хвостовик	Ход хвостовика	мм	250
	Диаметр хвостовика	мм	Φ100		Φ120
	Конусность хвостовика	/	MT5#		MT6#
Общий размер	Длина	мм	3300/3800/4300/5300/6300/ 7300/8300		3500/4000/4500/5500/6500/7500/8500
Общий размер	Ш×В	мм	1750×1850	1850×1900	1950×1900	2000×2100
Вес	С.в.	т	3.7/4.1/4.5/5.3/6.1/6.9/7.7	3.9/4.3/4.7/5.5/6.3/7.1/7.9	4.8/5.2/5.6/6.4/7.2/8/8.8	5/5.4/5.8/6.6/ 7.4/8.2/9

■ Ширина направляющей 550/600 мм, сквозное отверстие шпинделя Φ104 мм, тяжелая серия, подходит для тяжелой обработки
■ Используется качественный составной смолистый чугун из Китая, после термической обработки, обеспечивается хорошая сохранность точности
■ Направляющая закалена ультразвуковой частотой, обеспечивается хорошая сохранность точности и длительный срок службы
■ Направляющая покрыта политетрафторэтиленом (PTFE), устраняется скольжение, обеспечивается хорошая износостойкость
■ Принят ручной 3-классовый шестеренчатый шпиндель, плавная регулировка скорости в каждом классе, также можно выбрать гидравлический 4-классовый.

Стандартная комплектация:

● Контроллер GSK

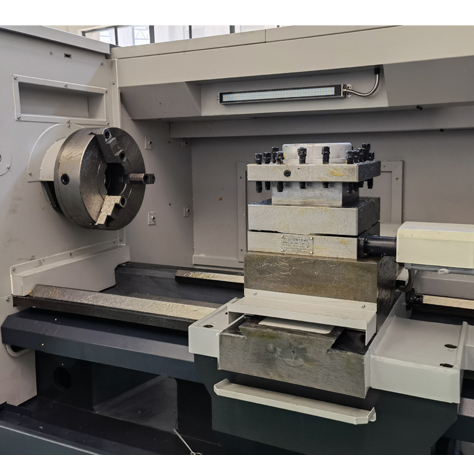

● Ручной патрон

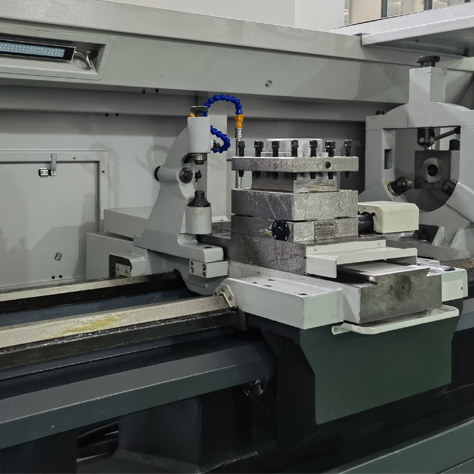

● 4-х станционный револьверный резцедержатель

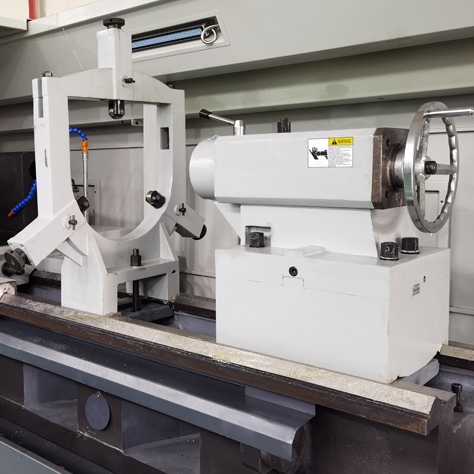

● Ручная задняя бабка

Дополнительные опции:

● Контроллер SIEMENS 808D ADVANCED/FANUC 0I TF
● Гидравлический патрон
● 6/8-ми станционный револьверный резцедержатель
● Гидравлическая задняя бабка
