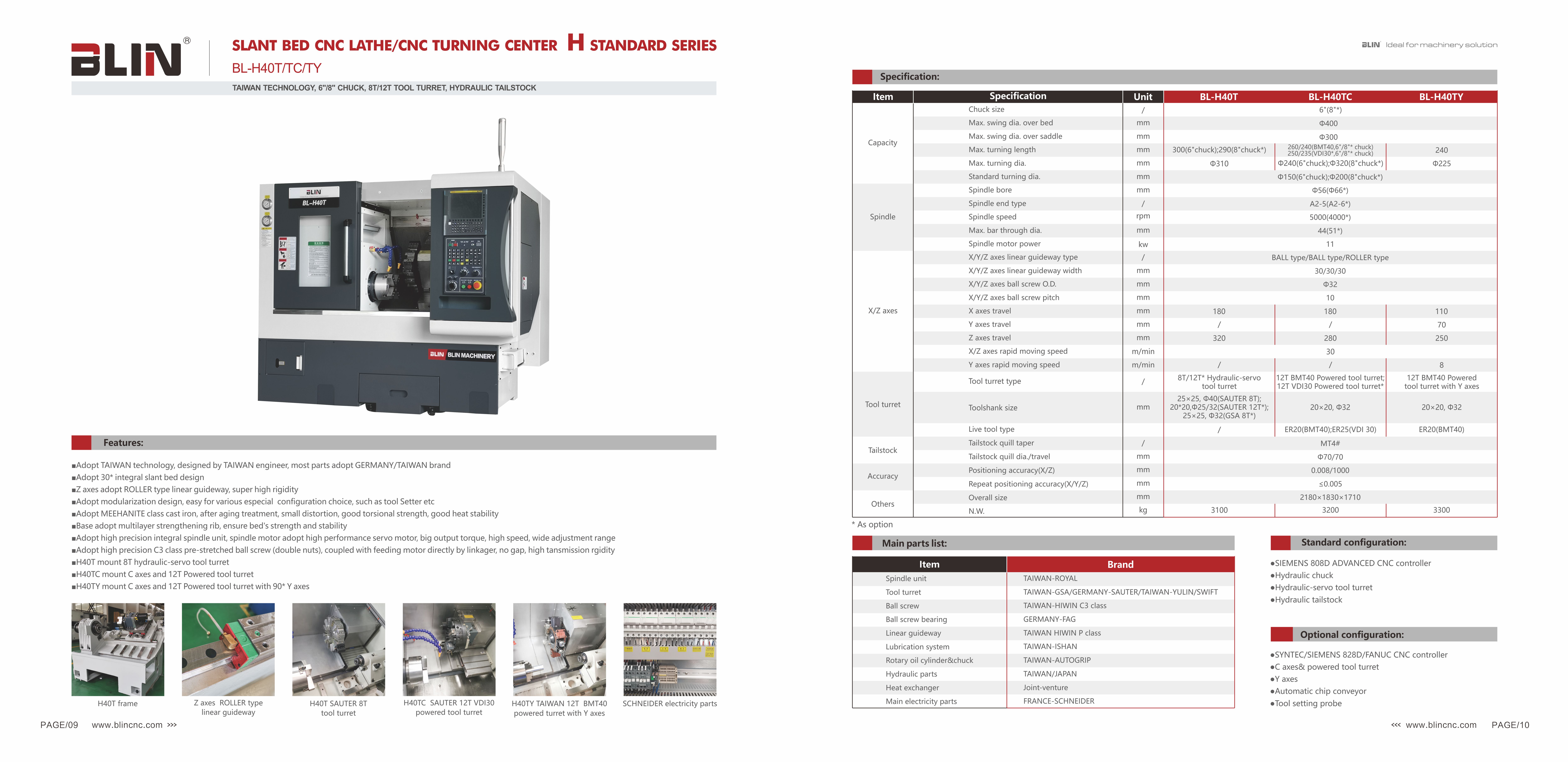

BL-H40T/TC/TY

Пункт	Спецификация	Единица измерения	BL-H40T	BL-H40TC		BL-H40TY
Вместимость	Размер патрона	/	6’’(8’’*)
	Максимальный диаметр свинга над станиной	мм	Φ400
	Максимальный диаметр свинга над суппортом	мм	Φ300
	Максимальная длина обработки	мм	300(патрон 6’’); 290(патрон 8’’*)	260/240(BMT40, патрон 6’’/8’’); 250/235(VDI30, патрон 6’’/8’’*）		240
	Максимальный диаметр обработки	мм	Φ310	Φ240(патрон 6’’); Φ320(патрон 8’’*);		Φ225
	Стандартный диаметр обработки	мм	Φ150(патрон 6’’);Φ200(патрон 8’’*)
Шпиндель	Диаметр отверстия шпинделя	мм	Φ56(Φ66*)
	Тип конца шпинделя	/	A2-5(A2-6*)
	Скорость вращения шпинделя	об/мин	5000(4000*)
	Максимальный диаметр заготовки	мм	44(51*)
	Мощность шпинделя	кВт	11
Оси X/Z	Тип линейных направляющих X/Y/Z	/	Тип ШАР/Тип ШАР/Тип РОЛИК
	Ширина линейных направляющих X/Y/Z	мм	30/30/30
	Диаметр винтов X/Y/Z	мм	Φ32
	Шаг винтов X/Y/Z	мм	10
	Ход оси X	мм	180	180		110
	Ход оси Y	мм	/	/		70
	Ход оси Z	мм	320	280		250
	Скорость быстрого перемещения осей X/Z	м/мин	30
	Скорость быстрого перемещения оси Y	м/мин	/	/		8

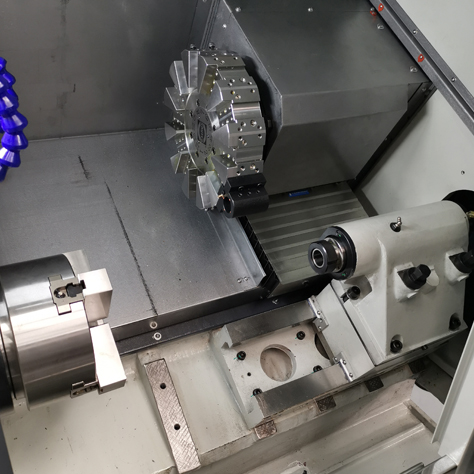

Револьвер	Тип револьвера	/	8T/12T* Гидро-серво револьвер	12T BMT40 Револьвер с приводом; 12T VDI30 Револьвер с приводом*		12T BMT40 Револьвер с приводом с осью Y
	Размер инструмента	мм	25×25, Φ40(SAUTER 8T); 2020,Φ25/32(SAUTER 12T); 25×25, Φ32(GSA 8T*)	20×20, Φ32		20×20, Φ32
	Тип подачи живого инструмента		/	ER20(BMT40);ER25(VDI 30)		ER20(BMT40)
Хвостовик	Конус ведущего шпинделя	/	MT4#
	Диаметр/ход ведущего шпинделя	м м	Φ70/70
Точность	Точность позиционирования (X/Z)	мм	0.008/1000
	Повторяемая точность позиционирования (X/Y/Z)	мм	≤0.005
Прочее	Общий размер	мм	2180×1830×1710
	Вес	кг	3100	3200	3300

■ Принята технология Тайваня, разработана инженерами Тайваня, большинство деталей производятся из немецких и тайваньских брендов.

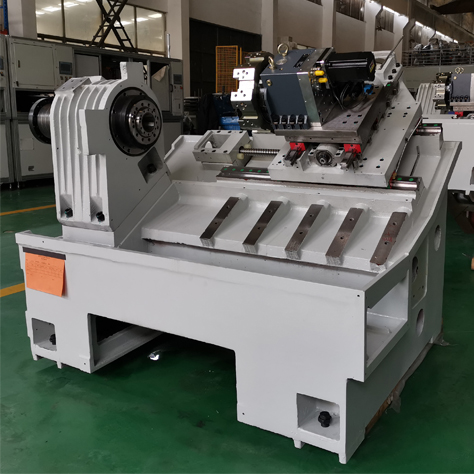

■ Принят дизайн с наклонной поверхностью 30°.
■ Ось Z использует линейные направляющие типа «ролик», обеспечивающие высокую жесткость.
■ Принят модульный дизайн, что облегчает выбор различных конфигураций, таких как установщик инструментов и т. д.
■ Принят чугун класса Миханит, после процедуры старения, маленькое искажение, хорошая торсионная прочность, стабильность при нагреве.
■ Основание обладает многослойными усиливающими ребрами, обеспечивающими прочность и стабильность станины.
■ Принята высокоточная интегральная шпиндельная установка, мотор шпинделя оснащен высокопроизводительным сервомотором, обеспечивающим большой выходной крутящий момент, высокую скорость и широкий диапазон регулировки.
■ Принят высокоточный шарикоподшипник класса С3 с предварительным растяжением (двойные гайки), сопряженный с прямым приводом подачи через механизм связи, без зазоров, обеспечивающий высокую жесткость передачи.

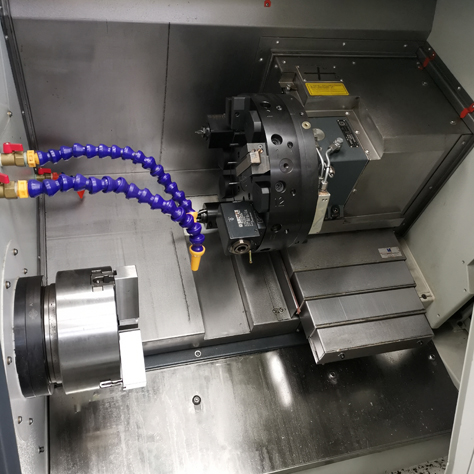

■ H40T оснащен 8T гидравлическим револьвером с сервоприводом.

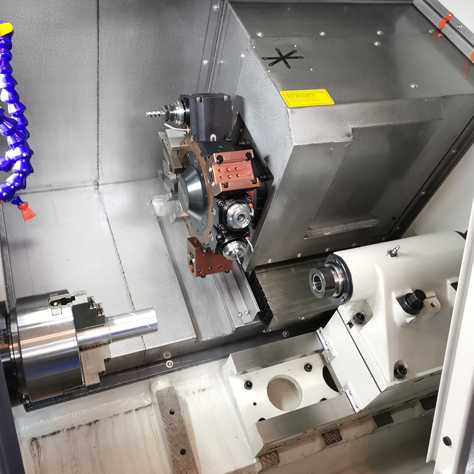

■ H40TC оснащен C-осью и 12T револьвером с приводом.
■ H40TY оснащен C-осью и 12T револьвером с приводом и 90° осью Y.

Пункт	Бренд
Шпиндельный блок	TAIWAN-ROYAL
Револьвер для инструментов	TAIWAN-GSA/GERMANY-SAUTER/TAIWAN-YULIN/SWIFT
Шариковый винт	TAIWAN-HIWIN класса C3
Подшипник шарикового винта	GERMANY-FAG

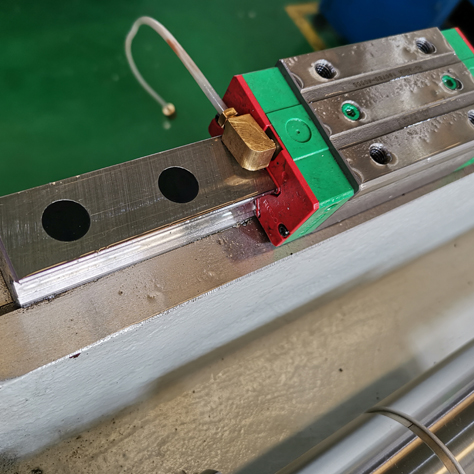

Линейные направляющие	TAIWAN HIWIN класса P
Система смазки	TAIWAN-ISHAN
Поворотный масляный цилиндр и патрон	TAIWAN-AUTOGRIP
Гидравлические детали	TAIWAN/JAPAN
Теплообменник	Совместное предприятие

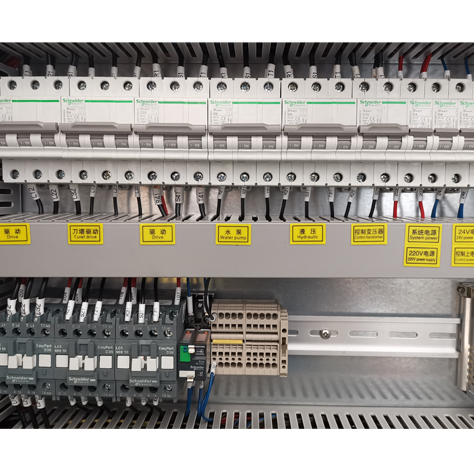

Основные электродетали	FRANCE-SCHNEIDER

Стандартная конфигурация:

● Контроллер ЧПУ SIEMENS 808D ADVANCED
● Гидравлический патрон
● Гидравлический серводвижковый револьвер для инструментов
● Гидравлический хвостовик

Опциональная конфигурация:

● Контроллер ЧПУ SYNTEC/SIEMENS 828D/FANUC
● Ось C и револьвер с приводом для инструментов
● Ось Y
● Автоматический транспортер стружки
● Пробник установки инструмента

BL-H40T/TC/TY

NINGBO BLIN MACHINERY CO.
