| Позиция | Единица измерения | BL-HL-B40 | BL-HL-B50 | BL-HL-B66 | BL-HL-B80 | |
| Вместимость | Ширина направляющей | мм | 390 | |||
| Макс. диаметр свинга над станиной | мм | Φ400 | Φ500 | Φ660 | Φ800 | |
| Макс. диаметр свинга над суппортом | мм | Φ220 | Φ300 | Φ420 | Φ560 | |
| Макс. диаметр свинга через зазор | мм | Φ630 | Φ710 | Φ870 | Φ1000 | |
| Макс. эффективная длина в зазоре | мм | 240 | ||||
| Центральное расстояние | мм | 750/1000/1500/2000/3000 | 2000/3000 | |||
| Макс. длина обработки | мм | 700/950/1450/1950/2950 | 1950/2950 | |||
| Макс. сила подачи | Нм | 3500 | ||||
| Шпиндель | Диаметр отверстия в шпинделе | мм | Φ52(Опц.:Φ82,Φ105) | Φ82(Опц.:Φ105) | ||
| Конус отверстия в шпинделе | / | MT6#(Φ52мм отверстие), Φ90 1:20(Φ82мм отверстие), Φ113 1:20(Φ105мм отверстие) | ||||
| Фаска шпинделя | / | ISO 702/III NO.6(Φ52мм отверстие), ISO 702/II NO.8(Φ82,105мм отверстие) | ISO 702/III NO.6(Φ82мм отверстие), ISO 702/II NO.8(Φ105мм отверстие) | |||
| Диапазон скоростей шпинделя | об/мин | 9~1600(24 шага, для Φ52,82мм отверстия), 36~1600(12 шагов, для Φ105мм отверстия) | 8~1400(24 шага, для Φ82мм отверстия), 30~1400(12 шагов, для Φ105мм отверстия) | |||
| Макс. крутящий момент шпинделя | Нм | 1400 | 1400 | 1200 | / | |
| Подача | Скорость быстрого продольного перемещения | м/мин | 50 Гц: 4.5, 60 Гц: 5.4 | |||
| Скорость быстрого поперечного перемещения | м/мин | 50 Гц: 1.9, 60 Гц: 2.3 | ||||
| Основная продольная подача | мм/об | 0.063~2.52(65 видов) (для отверстия Φ52, 82мм); 0.028~6.43(93 видов) (для отверстия Φ82мм); 0.063~2.52(65 видов) (для отверстия Φ105мм) | 0.063~2.52(65 видов) (для отверстия Φ105мм); 0.028~6.43(93 видов) (для отверстия Φ82мм) | |||
| Пониженная продольная подача | мм/об | 0.028~0.056(13 видов) | ||||
| Увеличенная продольная подача | мм/об | 2.86~6.43(15 видов) | ||||
| Основная поперечная подача | мм/об | 0.027~1.07(65 видов) (для отверстия Φ52, 82мм); 0.027~1.07(65 видов) (для отверстия Φ105мм) | 0.027~1.07(65 видов) (для отверстия Φ105мм); 0.012~2.73(93 видов) (для отверстия Φ82мм) | |||
| Пониженная поперечная подача | мм/об | 0.012~0.026(13 видов) | ||||
| Увеличенная поперечная подача | мм/об | 1.21~2.73(15 видов) | ||||

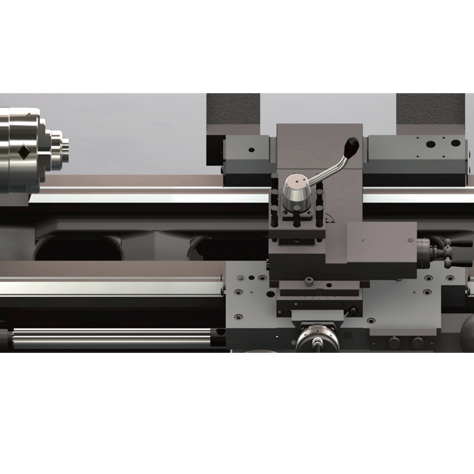

| Револьверная головка | Ход верхней револьверной головки | мм | 145 | |||
| Ход нижней револьверной головки | мм | 320 | 320 | 310 | 320 | |
| Количество инструментов | / | 4 | ||||
| Размер державки инструмента | мм | 25×25 | ||||
| Расстояние от центра шпинделя до рабочей поверхности державки инструмента | мм | 28 | ||||
| Макс. угловое перемещение квадратной револьверной головки | / | ±90° | ||||
| Резьба | Метрическая резьба | мм | 0.5~224(48 видов) (для отверстия Φ52, 82мм); 1~14(22 видов) (для отверстия Φ105мм) | |||
| Дюймовая резьба | Дюймы | 72~1/8(46 видов) (для отверстия Φ52, 82мм); 28~2(25 видов) (для отверстия Φ105мм) | ||||
| Модульная резьба | МП | 0.5~112(42 видов) (для отверстия Φ52, 82мм); 0.5~7(18 видов) (для отверстия Φ105мм) | ||||
| Диаметральная криволинейная резьба | ДКР | 56~1/4(45 видов) (для отверстия Φ52, 82мм); 56~4(24 видов) (для отверстия Φ105мм) | ||||

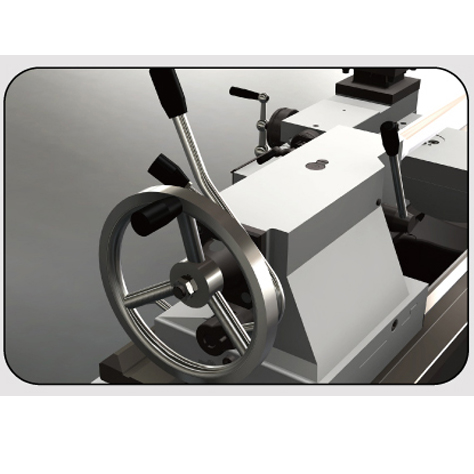

| Хвостовик | Ход хвостовика | мм | 150 | |||
| Диаметр хвостовика | мм | Φ75 | Φ90 | |||
| Конус хвостовика | / | MT5# | ||||
| Перемещение хвостовика по оси | мм | ±15 | ||||
| Двигатель | Мощность/Скорость шпиндельного двигателя | / | 7.5кВт, 1450 об/мин (50 Гц); 1750 об/мин (60 Гц) | |||
| Мощность быстрого перемещения | / | 0.3кВт, 1360 об/мин (50 Гц); 1750 об/мин (60 Гц) | ||||
| Мощность насоса охлаждающей жидкости | кВт | 0.15 | ||||
| Прочее | Производительность насоса охлаждающей жидкости | л/мин | 25 | |||
| Вес | кг | 1975/2050/2250/2450/2850 | 2050/2100/2300/2500/2900 | 2150/2200/2400/2600/3000 | 3300/3700 | |
| Длина станка | мм | 2380/2630/3130/3630/4630 | 3365/4365 | |||
| Ширина×Высота станка | мм | 975×1230 | 975×1270 | 975×1350 | 1340×1490 | |
