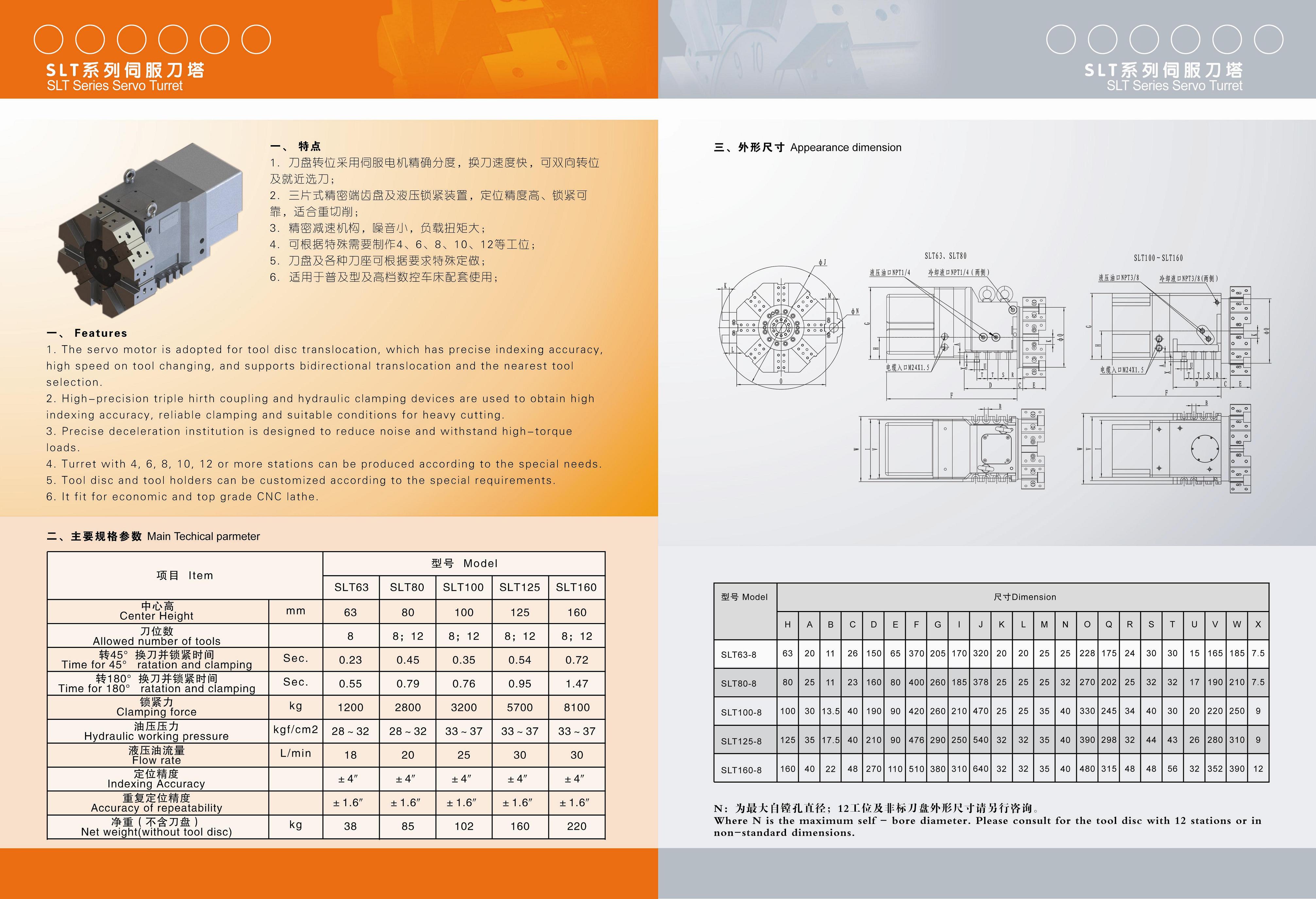

SLT series 8,12 station Servo tool turret

Позиция		Модель
Позиция		SLT63	SLT80	SLT100	SLT125	SLT160
Высота центра	мм	63	80	100	125	260
Количество резцов		8	8;12	8;12	8;12	8;12
Время поворота на 45º и затяжка	сек.	0.23	0.45	0.35	0.54	0.72
Время поворота на 180º и затяжка	сек.	0.55	0.79	0.76	0.95	1.47
Силы зажима	кг	1200	2800	3200	5700	8100
Рабочее давление в гидравлической системе	кгс/см2	28~32	28~32	33~37	33~37	33~37
Расход	л/мин	18	20	25	30	30
Точность индексирования		±4‘’	±4‘’	±4‘’	±4‘’	±4‘’
Повторяемость точности		±1.6‘’	±1.6‘’	±1.6‘’	±1.6‘’	±1.6‘’
Масса нетто (без резцов)	кг	38	85	102	160	220

Для перемещения инструментального диска используется серводвигатель, что обеспечивает точную индексацию, высокую скорость смены инструмента, поддержку двунаправленного перемещения и выбор ближайшего инструмента.
Для достижения высокой точности индексации, надежной фиксации и создания подходящих условий для тяжелой обработки применяются высокоточная трехсекторная муфта и гидравлические зажимные устройства.
Прецизионный механизм замедления разработан для снижения шума и выдерживания высоких крутящих моментов.
По специальным запросам могут производиться револьверные головки с 4, 6, 8, 10, 12 или более станциями.
Инструментальные диски и держатели инструментов могут быть настроены согласно специальным требованиям.
Подходит как для экономичных, так и для высококлассных станков с ЧПУ.
